Значение закаленного стекла при горячей обработке, как отличить качество стекла

ПРЕ：В чем разница между взрывозащищенным стеклом и закаленным стеклом?

СЛЕДУЮЩИЙ：Фотоэлектрическое стекло

Значение закаленного прозрачного закаленного стекла, горячая обработка погружением, как отличить качество прозрачного закаленного стекла

clear toughened glass is an item that we often touch and use in our daily life. From daily necessities such as clear toughened glass cups to architectural decoration materials such as clear toughened glass curtain walls, clear toughened glass has made great contributions to the development of world civilization. For example, we often hear about the processing accuracy of clear toughened glass, which is often used to manufacture low iron tempered glass with outstanding performance. Next, we will briefly introduce why tempered low iron tempered glass needs to be heat-dipped, and explain how to distinguish the quality of low iron tempered glass.
1. The significance of tempered low iron tempered glass hot dip treatment


Hot dip treatment is also known as homogenization treatment, commonly known as "detonation". Hot dip treatment is to heat the tempered low iron tempered glass to 290℃±10℃, and keep it for a certain period of time, so that the nickel sulfide can quickly complete the crystal phase transformation in the tempered low iron tempered glass, so that the tempered wholesale tempered glass that may burst after use is artificially broken in the factory ahead of time. in the hot-dip furnace, thereby reducing the bursting of the tempered wholesale tempered glass in use after installation. This method generally uses hot air as the heating medium, which is called "Heat Soak Test" abroad, or HST for short, which is literally translated as hot dip treatment.
Difficulty in heat soaking. In principle, hot dip treatment is neither complicated nor difficult. But in fact, it is very difficult to achieve this process index. Studies have shown that there are many specific chemical structural formulas of nickel sulfide in wholesale tempered glass, such as Ni7S6, NiS, NiS1.01, etc., not only the proportions of various components are different, but also other elements may be doped. The speed of its phase transition is highly dependent on the temperature. Studies have shown that the phase transition rate at 280°C is 100 times higher than at 250°C, so it must be ensured that each wholesale tempered glass in the furnace experiences the same temperature regime. Otherwise, on the one hand, the wholesale tempered glass with low temperature cannot be completely phase-transformed due to insufficient heat preservation time, which weakens the effect of hot dip. On the other hand, when the wholesale tempered glass temperature is too high, it will even cause the reverse phase transition of nickel sulfide, causing even greater hidden dangers. In both cases, the heat-dipping process can be ineffective or even counterproductive. The uniformity of temperature during operation of the hot dip furnace is so important, and the temperature difference in most domestic hot dip furnaces even reaches 60°C during hot dip and heat preservation, and it is not uncommon for imported furnaces to have a temperature difference of about 30°C. Therefore, although some tempered tempered shower glass has been heat-dipped, the burst rate is still high.

Second, how to distinguish the quality of tempered shower glass

Прозрачное закаленное стекло — это предмет, к которому мы часто прикасаемся и который используем в повседневной жизни. От предметов первой необходимости, таких как прозрачные закаленные стеклянные чашки, до архитектурных отделочных материалов, таких как прозрачные закаленные стеклянные перегородки, прозрачное закаленное стекло внесло большой вклад в развитие мировой цивилизации. Например, мы часто слышим о точности обработки прозрачного закаленного стекла, которое часто используется для производства закаленного стекла с низким содержанием железа с выдающимися характеристиками. Далее мы кратко расскажем, почему закаленное стекло с низким содержанием железа необходимо подвергать термической обработке, и объясним, как отличить качество закаленного стекла с низким содержанием железа.
1. Значение горячей обработки закаленного стекла с низким содержанием железа

Горячая обработка также известна как гомогенизационная обработка, обычно называемая «детонацией». Обработка горячим погружением заключается в нагревании закаленного стекла с низким содержанием железа до температуры 290℃±10℃ и выдерживании в течение определенного периода времени, чтобы сульфид никеля мог быстро завершить кристаллическую фазовую трансформацию в закаленном стекле с низким содержанием железа, так что закаленное стекло, которое может лопнуть после использования, искусственно разбивается на заводе заранее. в печи горячего погружения, тем самым уменьшая разрыв закаленного стекла при использовании после установки. Этот метод обычно использует горячий воздух в качестве нагревательной среды, что за рубежом называется «испытанием на выдержку при нагревании» или сокращенно HST, что буквально переводится как обработка горячим погружением.
Трудность выдержки при нагревании. В принципе, обработка горячим погружением не является ни сложной, ни трудной. Но на самом деле очень трудно достичь этого показателя процесса. Исследования показали, что существует много специфических химических структурных формул сульфида никеля в оптовом закаленном стекле, таких как Ni7S6, NiS, NiS1.01 и т. д., не только пропорции различных компонентов различны, но и другие элементы могут быть легированы. Скорость его фазового перехода сильно зависит от температуры. Исследования показали, что скорость фазового перехода при 280 °C в 100 раз выше, чем при 250 °C, поэтому необходимо гарантировать, что каждое оптовое закаленное стекло в печи испытывает тот же температурный режим. В противном случае, с одной стороны, оптовое закаленное стекло с низкой температурой не может быть полностью фазово преобразовано из-за недостаточного времени сохранения тепла, что ослабляет эффект горячего погружения. С другой стороны, когда температура оптового закаленного стекла слишком высока, это даже вызовет обратный фазовый переход сульфида никеля, вызывая еще большие скрытые опасности. В обоих случаях процесс термического погружения может быть неэффективным или даже контрпродуктивным. Равномерность температуры во время работы печи горячего погружения очень важна, и разница температур в большинстве отечественных печей горячего погружения достигает даже 60°C во время горячего погружения и сохранения тепла, и не редкость для импортных печей иметь разницу температур около 30°C. Поэтому, хотя некоторое закаленное душевое стекло было подвергнуто горячему погружению, скорость разрыва все еще высока.
Во-вторых, как отличить качество закаленного душевого стекла

При осмотре листов закаленного стекла для душа качество внешнего вида в основном заключается в проверке плоскостности и наблюдении за тем, нет ли дефектов качества, таких как пузырьки воздуха, включения, царапины, линии и пятна тумана. Прозрачность, механическая прочность и термическая стабильность закаленного стекла для душа не подходят для выбора в инженерии. Поскольку закаленное стекло для душа является прозрачным объектом, качество можно в основном определить визуальным осмотром во время выбора.
При осмотре продуктов обработки закаленного стекла для душа, в дополнение к осмотру в соответствии с требованиями к плоскому закаленному стеклу для душа, следует также проверить качество обработки, соответствуют ли спецификации и размеры стандарту, точность обработки и четкость рисунка требованиям, а края не должны иметь дефектов.
Внешний вид пустотелых блоков закаленного стекла для душа не должен иметь трещин, не допускается наличие непрозрачного нерасплавленного материала в заготовке из прозрачного закаленного стекла, а также не допускается плохая сварка и соединение между двумя корпусами из прозрачного закаленного стекла. Визуальный осмотр корпуса кирпича не должен иметь ряби, пузырей и пробелов из прозрачного закаленного стекла. Слоистые полосы, образованные неоднородностью на большой поверхности кирпича из прозрачного закаленного стекла, должны быть менее 1 мм в вогнутой части и 2 мм в наружной выпуклости. Угол должен быть прямым.

Выбор закаленного стекла оптом:

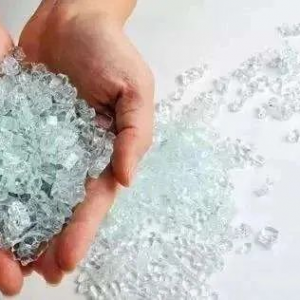

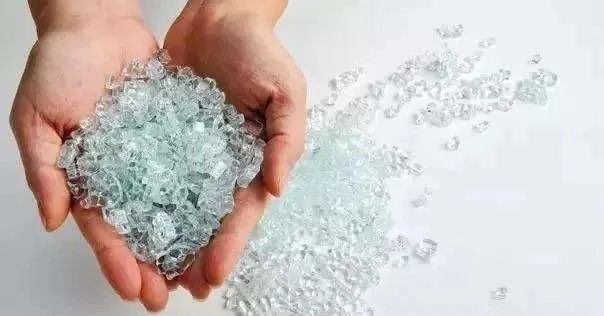

1. Посмотрите на фрагменты: вы можете проверить, разбиты ли обрезки, нарезанные торговцами, на мелкие частицы с тупым углом, а затем оценить, соответствуют ли они требованиям или нет.
2. Посмотрите на класс напряжения: при некоторых особых условиях естественного освещения (или поляризованного света) наблюдайте отраженный свет закаленного стекла оптом, и вы можете увидеть, что на поверхности закаленного стекла оптом есть светлые и темные полосы, а полосы с непостоянной яркостью называются классами напряжения.
3. Посмотрите на плоскостность: плоскостность закаленного стекла оптом немного хуже, чем у отожженного закаленного стекла оптом, и плоскостность следует выбирать путем сравнения. Обязательно прочитайте руководство по продукту, чтобы узнать, было ли оно гомогенизировано.
